住宅楼室内外及水电安装交房样板图册 打造放心住宅的标准化指南

一、引言

随着住宅品质要求的不断提升，交房环节的标准化、透明化成为开发商与业主共同关注的焦点。《住宅楼室内外及水电安装交房样板图册》作为一项工程管理工具，通过图文并茂的形式，将室内外装修及水电安装的工艺标准、材料要求、验收节点逐一固化，不仅为施工提供可视化指引，也让业主在交房时能“对图验收”，减少纠纷。本文将结合样板图册的核心内容，系统介绍住宅水电安装的标准化做法与质量控制要点。

二、交房样板图册的意义与构成

1. 意义

• 统一工艺标准，杜绝“同价不同质”；

• 作为交房验收依据，提升业主满意度；

• 强化过程管控，降低后期维修成本。

1. 图册构成

• 室内篇：墙面、地面、顶棚、门窗、厨卫等装修节点；

• 室外篇：外墙、屋面、散水、台阶、无障碍设施等；

• 水电安装篇：给水、排水、电气、暖通、弱电等系统。

图册采用实景照片、CAD节点图、文字说明相结合的方式，每个分项标注材料规格、施工步骤、允许偏差及验收标准。

三、室内装修样板标准（要点摘录）

1. 墙面工程

• 基层处理：空鼓、开裂全面修补，平整度≤3mm/2m；

• 腻子打磨：阴阳角顺直，无砂纸痕；

• 涂料涂刷：一底两面，颜色均匀，无流坠、透底。

1. 地面工程

• 地砖/地板：空鼓率≤5%，接缝高低差≤0.5mm；

• 踢脚线：出墙厚度一致，上口平直。

1. 门窗工程

• 开启灵活，密封胶饱满顺直；

• 外窗淋水试验无渗漏。

四、水电安装关键节点与样板展示

4.1 给水系统

• 管材：PP-R管，S3.2系列，热熔连接；
• 排布：左热右冷，平行间距≥150mm；
• 试压：试验压力1.5倍工作压力且不小于1.0MPa，稳压30分钟压降≤0.05MPa；
• 样板：管道穿墙、穿楼板加套管，出墙口平齐瓷砖面。

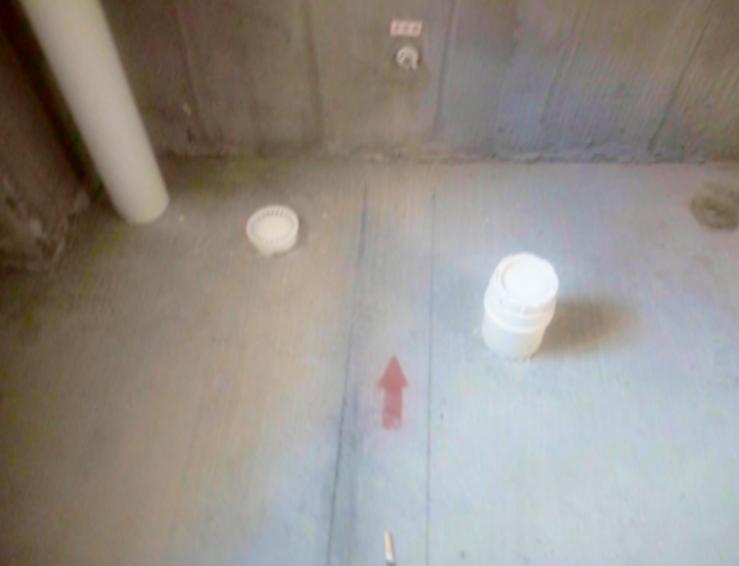

4.2 排水系统

• 坡度：横支管坡度2.6‰~1.2%；
• 存水弯：除自带水封的卫生器具外，均设存水弯；
• 检查口：立管每层设检查口，朝向便于检修；
• 通球试验：球径不小于管径2/3，通球率100%。

4.3 电气系统

• 线管：PVC阻燃管，管径≤25mm，弯曲半径≥6D；
• 导线：照明2.5mm²，插座4mm²，空调6mm²，颜色区分（红、蓝、黄绿）；
• 配电箱：标高1.8m，箱内回路标识清晰，接地排、接零排分设；
• 防雷接地：测试电阻≤1Ω（共用接地体）。
• 样板：开关插座面板水平度≤2mm，并排面板间距均匀。

4.4 暖通与弱电

• 地暖：盘管间距150~300mm，伸缩缝设置规范，分集水器标高0.3m；
• 新风：管道保温连续，风口位置避开床头；
• 弱电：网络、电视、电话共管分离，箱内预留电源。

五、交房验收中的样板对照方法

1. 逐项核对：根据图册的“验收表格”，检查每个房间的装修及水电点位；
2. 实测实量：使用靠尺、塞尺、相位仪等工具检测平整度、垂直度、通电情况；
3. 功能测试：通水、通电、通球、试压、淋水，确保使用功能完好；
4. 影像存档：对隐蔽工程和完工状态拍照，随《住宅质量保证书》一并交付。

六、

《住宅楼室内外及水电安装交房样板图册》不仅是施工人员的“考试大纲”，更是业主的“知情手册”。它把抽象的规范转化为直观的图片与节点，使水电安装、土建装修的每个细节都有章可循。只有严格执行样板先行、对图验收，才能交出放心房、满意房，推动住宅品质迈向更高水平。
